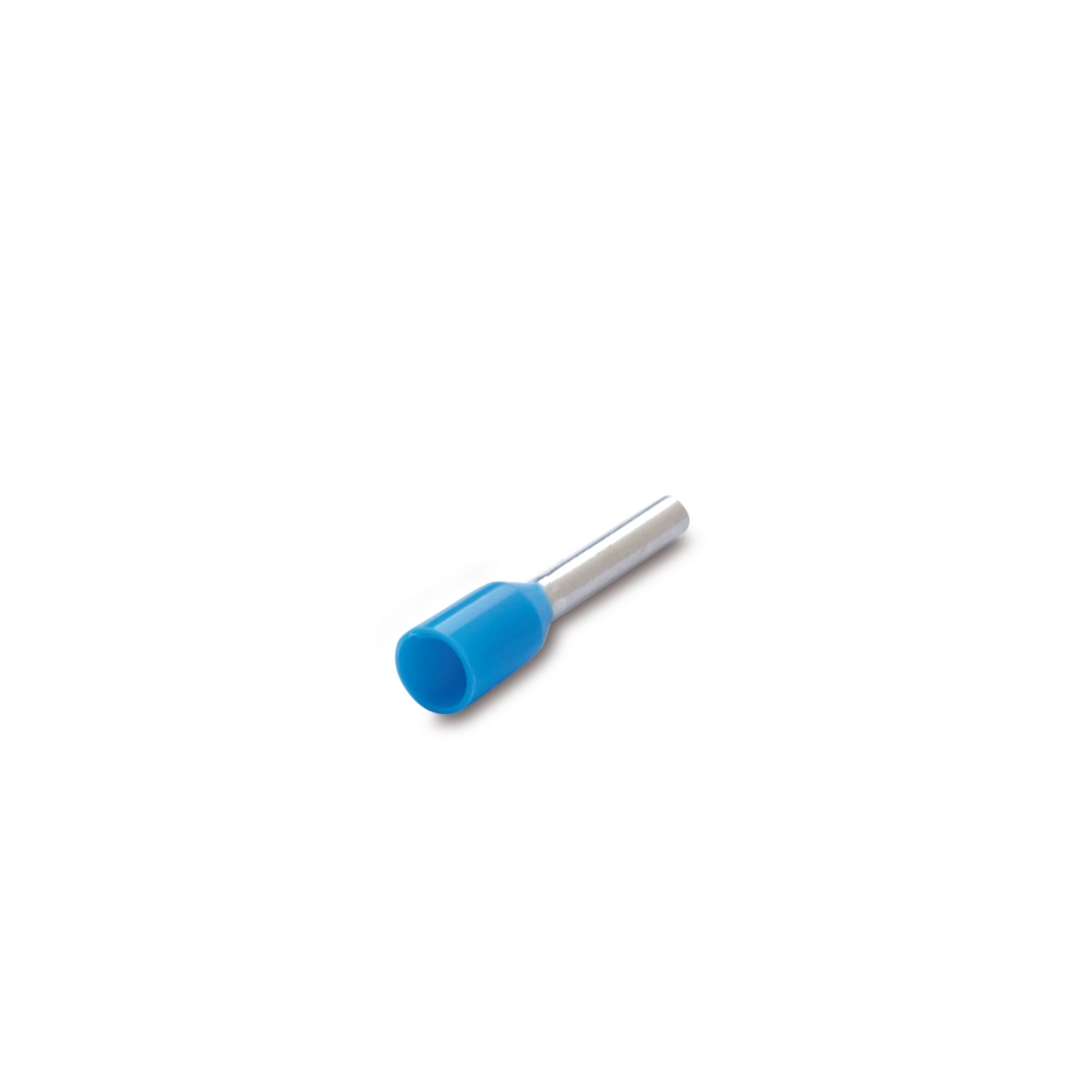

INSULATED · SINGLE CABLE

cid 11TC02A

Product Category	end-sleeve
Terminal material	tinned copper
Insulation material	polypropylene (PP) without flame retardant
Operating temperature	105 °C max
According to std.	DIN 46228-4 (tubular ferrules with plastic sleeve)
cid	11TC02A

Images with
dimensions

Coded items

Item Code	Standard color 1	Standard color 2	Color DIN 46228/4	Color	Section [mm²]	Section [AWG/MCM]	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	
00500	√	-	-	LIght blue	0,25	(24)	12	8	2,3	1,8	0,75	500/5000
005001	√	-	-	Grey	0,14	(26)	12	8	2,1	1,6	0,7	500/5000
005002	√	-	-	Turquoise	0,34	(24)	12	8	2,5	2	0,8	500/5000
00501	√	-	-	Orange	0,5	(22)	14	8	3,1	2,6	1	500/5000
00502	√	-	-	White	0,75	(20)	14	8	3,3	2,8	1,2	500/5000
00503	√	-	-	Yellow	1	(18)	14	8	3,5	3	1,4	500/5000
00504	√	-	-	Red	1,5	(16)	14	8	4	3,5	1,7	500/5000
005041	√	-	-	Red	1,5	(16)	16	10	4	3,5	1,7	500/5000
00505	√	-	-	Red	1,5	(16)	24	18	4	3,5	1,7	250/2500
00506*	√	-	√	Blue	2,5	(14)	14	8	4,7	4,2	2,2	250/2500
005061*	√	-	√	Blue	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
00507*	√	-	√	Blue	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00508*	√	-	√	Grey	4	(12)	17	10	5,4	4,8	2,8	200/2000
005081*	√	-	√	Grey	4	(12)	20	12	5,4	4,8	2,8	100/1000
00509*	√	-	√	Grey	4	(12)	26	18	5,4	4,8	2,8	100/1000
00510	√	-	-	Black	6	(10)	20	12	6,9	6,3	3,5	100/1000
00511	√	-	-	Black	6	(10)	26	18	6,9	6,3	3,5	100/1000
00512	√	-	-	Ivory	10	(8)	22	12	8,4	7,6	4,5	50/500
00513	√	-	-	Ivory	10	(8)	28	18	8,4	7,6	4,5	50/500
00514	√	-	-	Green	16	(6)	24	12	9,6	8,8	5,8	50/500
00515	√	-	-	Green	16	(6)	28	18	9,6	8,8	5,8	50/500
00516	√	-	-	Brown	25	(4)	30	16	12	11,2	7,3	100/500
00517	√	-	-	Beige	35	(2)	30	16	13,5	12,7	8,3	100/500
00518	√	-	-	Olive	50	(1)	36	20	16	15	10,3	50/250
00519	√	-	-	Yellow	70	(2/0)	37	21	17,2	16	13,5	50/50
00520	√	-	-	Red	95	(3/0)	44	25	19,2	18	14,7	50/50
00521	√	-	-	Blue	120	(4/0)	48	27	21,4	20	16,7	50/50
00522	√	-	-	Yellow	150	(300)	58	32	25	23	19,5	25/50
00601*	-	√	√	White	0,5	(22)	14	8	3,1	2,6	1	500/5000
00602*	-	-	√	Grey	0,75	(20)	14	8	3,3	2,8	1,2	500/5000
00603*	-	√	√	Red	1	(18)	14	8	3,5	3	1,4	500/5000
00604*	-	√	√	Black	1,5	(16)	14	8	4	3,5	1,7	500/5000
006041*	-	√	√	Black	1,5	(16)	16	10	4	3,5	1,7	500/5000
00605*	-	√	√	Black	1,5	(16)	24	18	4	3,5	1,7	250/2500
00610*	-	-	√	Yellow	6	(10)	20	12	6,9	6,3	3,5	100/1000
00611*	-	-	√	Yellow	6	(10)	26	18	6,9	6,3	3,5	100/1000
00612*	-	-	√	Red	10	(8)	22	12	8,4	7,6	4,5	50/500
00613*	-	-	√	Red	10	(8)	28	18	8,4	7,6	4,5	50/500
00614*	-	-	√	Blue	16	(6)	24	12	9,6	8,8	5,8	50/500
00615*	-	-	√	Blue	16	(6)	28	18	9,6	8,8	5,8	50/500
00616*	-	-	√	Yellow	25	(4)	30	16	12	11,2	7,3	100/500
00617*	-	√	√	Red	35	(2)	30	16	13,5	12,7	8,3	100/500
00618*	-	√	√	Blue	50	(1)	36	20	16	15	10,3	50/250
00702	-	√	-	LIght blue	0,75	(20)	14	8	3,3	2,8	1,2	500/5000
00706	-	√	-	Grey	2,5	(14)	14	8	4,7	4,2	2,2	250/2500
007061	-	√	-	Grey	2,5	(14)	18	12	4,7	4,2	2,2	250/2500
00707	-	√	-	Grey	2,5	(14)	24	18	4,7	4,2	2,2	200/2000
00708	-	√	-	Orange	4	(12)	17	10	5,4	4,8	2,8	200/2000
007081	-	√	-	Orange	4	(12)	20	12	5,4	4,8	2,8	100/1000
00709	-	√	-	Orange	4	(12)	26	18	5,4	4,8	2,8	100/1000
00710	-	√	-	Green	6	(10)	20	12	6,9	6,3	3,5	100/1000
00711	-	√	-	Green	6	(10)	26	18	6,9	6,3	3,5	100/1000
00712	-	√	-	Brown	10	(8)	22	12	8,4	7,6	4,5	50/500
00713	-	√	-	Brown	10	(8)	28	18	8,4	7,6	4,5	50/500
00714	-	√	-	Ivory	16	(6)	24	12	9,6	8,8	5,8	50/500
00715	-	√	-	Ivory	16	(6)	28	18	9,6	8,8	5,8	50/500
00716	-	√	-	Black	25	(4)	30	16	12	11,2	7,3	100/500
