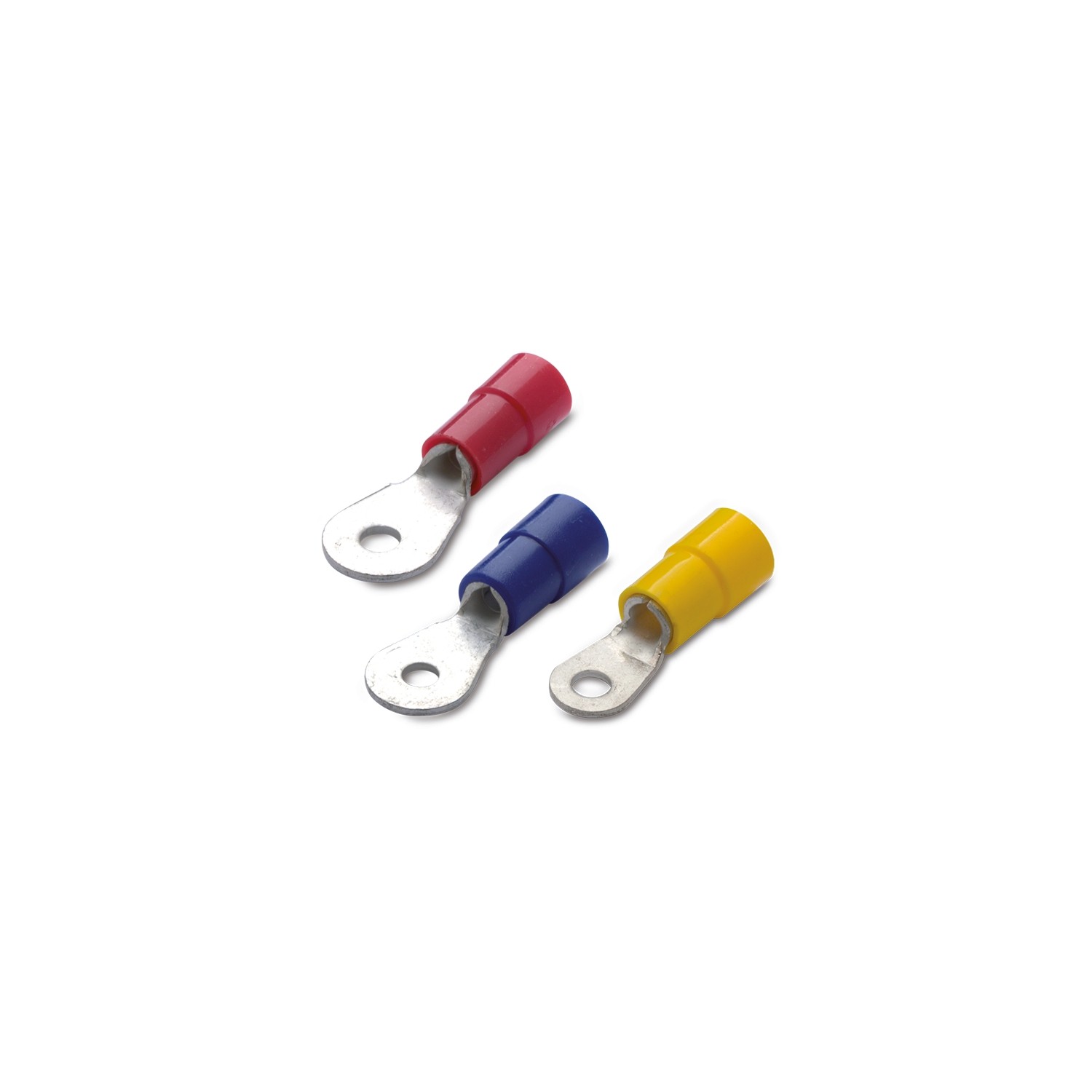

PVC INSULATED FROM SHEET · RING

cid 11TB01A

PVC INSULATED FROM SHEET · FORK

Proprietà per lettura facilitata	refcartec08
Product Category	terminal lungs
Terminal material	tinned copper
Insulation material	polyvinylchloride (PVC)
insulation self-extinguishing grade	UL 94 V0
Rated voltage	300 V max
Operating temperature	75 °C max
Inspection hole	No
cid	11TB01A

Images with
dimensions

Coded items

Item Code	Color	Section [mm²]	Section [AWG/MCM]	For screw Ø screw [mm]	For screw Stud size	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	
00101	Red	0.25 ÷ 1.5	(22 - 16)	2.5	#3	8	23	10,4	8,6	4,2	1,95	2,6	100/1000
00107	Red	0.25 ÷ 1.5	(22 - 16)	3	#4	8	23	10,4	8,6	4,2	1,95	3,15	100/1000
00109	Red	0.25 ÷ 1.5	(22 - 16)	3	#4	5,5	17,6	10,4	4,4	4,2	1,95	3,2	100/1000
00113	Red	0.25 ÷ 1.5	(22 - 16)	3.5	#6	8	22,2	10,4	7,8	4,2	1,95	3,6	100/1000
00119	Red	0.25 ÷ 1.5	(22 - 16)	4	#8	7,4	20,6	10,4	6,5	4,2	1,95	4,3	100/1000
00125	Red	0.25 ÷ 1.5	(22 - 16)	5	#10	8	21,8	10,4	7,4	4,2	1,95	5,2	100/1000
00131	Red	0.25 ÷ 1.5	(22 - 16)	6	#12	10	23,7	10,4	8,3	4,2	1,95	6,2	100/1000
00137	Red	0.25 ÷ 1.5	(22 - 16)	8	5/16"	14	30	10,4	12,6	4,2	1,95	8,3	100/1000
00143	Red	0.25 ÷ 1.5	(22 - 16)	10	3/8"	14	30,2	10,4	12,8	4,2	1,95	10,4	100/1000
00201	Blue	1.5 ÷ 2.5	(16 - 14)	2.5	#3	8	23	11	8	4,8	2,45	2,6	100/1000
00207	Blue	1.5 ÷ 2.5	(16 - 14)	3	#4	8	23,4	11	8,4	4,8	2,45	3,2	100/1000
00209	Blue	1.5 ÷ 2.5	(16 - 14)	3	#4	6,4	18,5	11	4,3	4,8	2,45	3,2	100/1000
00213•	Blue	1.5 ÷ 2.5	(16 - 14)	3.5	#6	8	23	11	8	4,8	2,45	3,7	100/1000
00219	Blue	1.5 ÷ 2.5	(16 - 14)	4	#8	8	21,5	11	6,5	4,8	2,45	4,3	100/1000
00225	Blue	1.5 ÷ 2.5	(16 - 14)	5	#10	9	22,4	11	7,5	4,8	2,45	5,2	100/1000
00231	Blue	1.5 ÷ 2.5	(16 - 14)	6	#12	10,5	26	11	9,8	4,8	2,45	6,2	100/1000
00237	Blue	1.5 ÷ 2.5	(16 - 14)	8	5/16"	13	29,8	11	12,3	4,8	2,45	8,2	100/1000
00243	Blue	1.5 ÷ 2.5	(16 - 14)	10	3/8"	15	33	11	14,5	4,8	2,45	10,5	50/500
00313	Yellow	4 ÷ 6	(12 - 10)	3.5	#6	8	26,4	14	8,4	6,6	3,5	3,7	50/500
00319	Yellow	4 ÷ 6	(12 - 10)	4	#8	8	26,4	14	8,4	6,6	3,5	4,2	50/500
00325	Yellow	4 ÷ 6	(12 - 10)	5	#10	9,6	27	14	8,2	6,6	3,5	5,2	50/500
00331	Yellow	4 ÷ 6	(12 - 10)	6	#12	11	29,1	14	9,6	6,6	3,5	6,2	50/500
00337	Yellow	4 ÷ 6	(12 - 10)	8	5/16"	14	34,5	14	13,5	6,6	3,5	8,2	50/500
00343	Yellow	4 ÷ 6	(12 - 10)	10	3/8"	19	40	14	16,5	6,6	3,5	10,5	100/500
