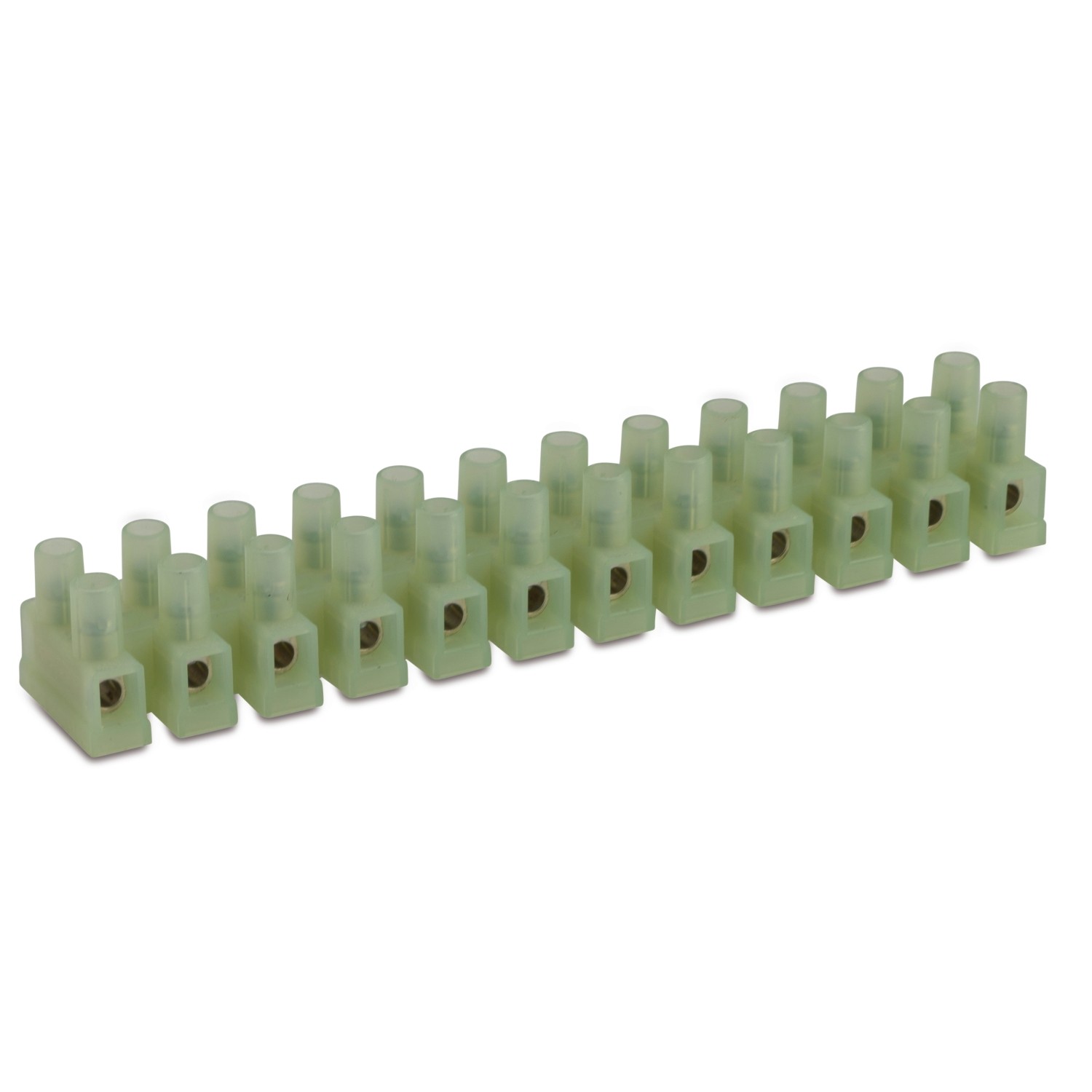

NYLON · FROM 1 TO 12 WAYS · N9201 SERIES

cid 41MA02A

Product Category	multiway terminal blocks
Insulating housing	polyamide (PA 6.6) natural color
Conductive body	nickel-plated brass
Captive screw in	galvanized steel (M3)
Insulation self-extinguishing	EN 60695-2-10 a 850 °C
Conductor type	rigid and flexible
Max operating temperature	125 °C
Max short-time temperature	160 °C
Test voltage	2500 V
According to std.	EN 60998-1: 2004, EN 60998-2-1: 2004
cid	41MA02A

Image	Section [mm²]	Section [AWG]	Rated voltage [V]	Test current [A]	Max operating temperature [°C]	Torque [Nm]
	4	-	-	32	125	0,25
	-	-	-	15(**)	115	0,5

** 25 A rated for Factory Wiring Only

Images with
dimensions

Item Code	Ways	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
N9201*	12	116,5	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	50/500
N9201/1*	1	6	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/2*	2	16	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/3*	3	26	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/4*	4	36	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/5*	5	46	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/6*	6	56	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/7*	7	66	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/8*	8	76	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/9*	9	86	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/10*	10	96	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
N9201/11*	11	106	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contact BM
