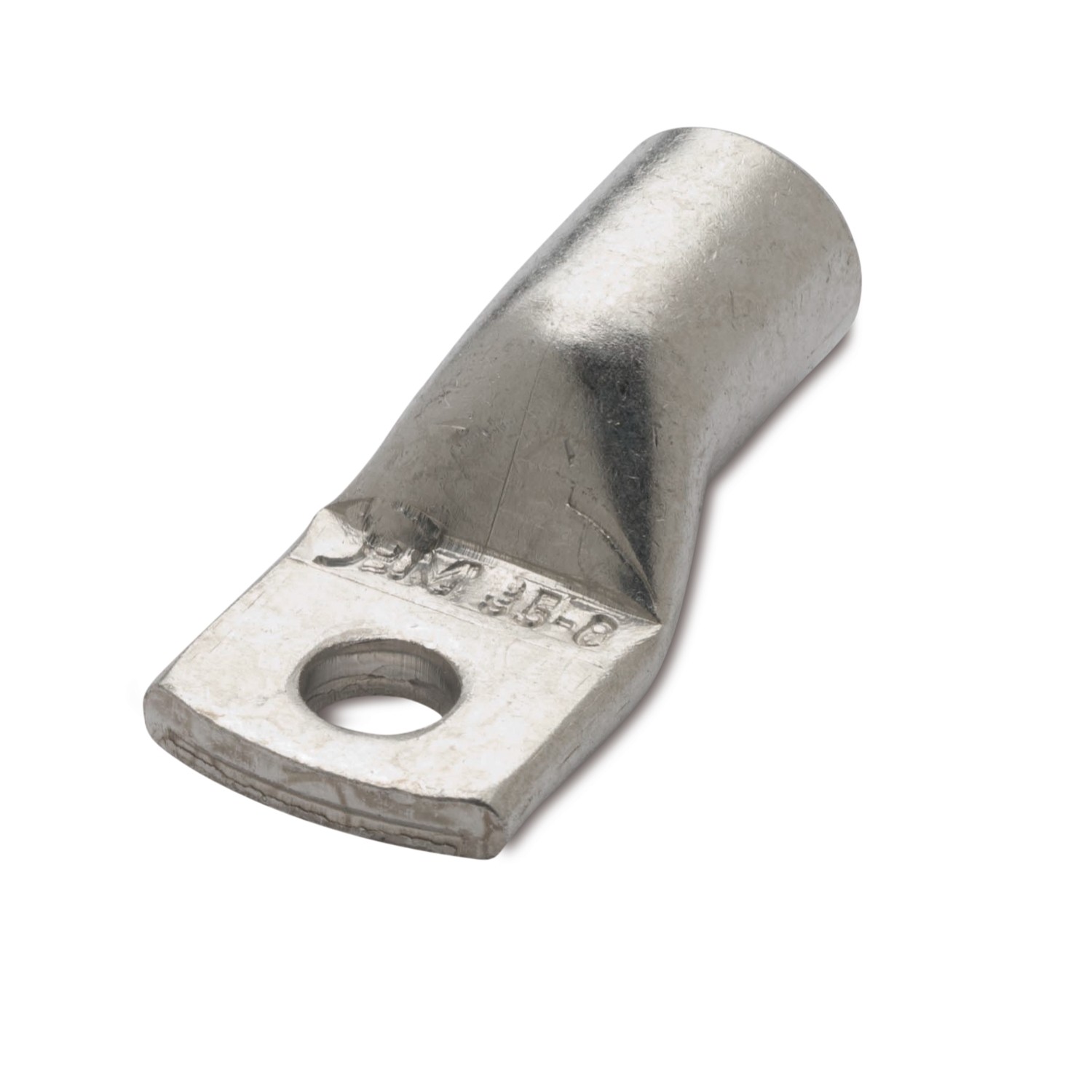

UNINSULATED (L.V.)

cid 11TA04B

NOT INSULATED FROM TUBE

UNINSULATED AND BENT 45° (L.V.)

Product Category	terminal lungs
Terminal material	tinned copper
Operating temperature	from -50 °C to +150 °C
Applications	Class 1 and 2 (rigid) and Class 5 (flexible) according to EN 60228
Inspection hole	No
cid	11TA04B

Coded items

Item Code	Rigid conductor section [mm²]	Rigid conductor section [AWG/MCM]	Flexible conductor section [mm²]	Flexible conductor section [AWG/MCM]	For screw Ø screw [mm]	For screw Stud size	Indent	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	
014191	10	(8)	10	(8)	5	#10	7	10	26,5	9,5	6,3	5	7	5	5,2	100/500
014311	10	(8)	10	(8)	6	#12	7	11	28	9,5	6,5	5,5	7	5	6,3	100/500
014371	10	(8)	10	(8)	8	5/16"	7	13,6	31,5	9,5	8,8	6,2	7	5	8,5	100/500
014431	10	(8)	10	(8)	10	3/8"	7	17,2	34	9,5	9,6	9,5	7	5	10,5	100/500
014491	10	(8)	10	(8)	12	1/2"	7	17	34,1	9,5	9,3	9,3	7	5	12,2	100/500
015251	16	(6)	16	(6)	5	#10		11,5	30,5	11	8,7	6,3	8	6	5,3	100/500
015311	16	(6)	16	(6)	6	#12		11,5	31	11	8,5	6	8	6	6,5	100/500
015371	16	(6)	16	(6)	8	5/16"		15	36	12	9	8	8	6	8,5	100/500
015431	16	(6)	16	(6)	10	3/8"		17,5	38,5	12	10,5	10	8	6	10,5	100/500
015491	16	(6)	16	(6)	12	1/2"		17,5	39	12	10,5	10	8	6	13	100/500
016251	25	(4)	25	(4)	5	#10	9	14	37,5	13,5	10	7	9,5	7	5,2	100/500
016311	25	(4)	25	(4)	6	#12	9	14	37,5	13,5	10	7	9,5	7	6,3	100/300
016371	25	(4)	25	(4)	8	5/16"	9	14	37,5	13,5	10	8	9,5	7	8,4	100/300
016431	25	(4)	25	(4)	10	3/8"	9	17	39,5	14	10,5	9,5	9,5	7	10,5	100/300
016491	25	(4)	25	(4)	12	1/2"	9	18,5	39,5	14	11	9,5	9,5	7	13	100/300
017311	35	(2)	35	(2)	6	#12	11	17	37	15	9,5	6	11,5	8,5	6,4	100/300
017371	35	(2)	35	(2)	8	5/16"	11	17	41,5	15	10,5	10	11,5	8,5	8,5	100/300
017431	35	(2)	35	(2)	10	3/8"	11	17	45	15	12	9,5	11,5	8,5	10,5	100/300
017491	35	(2)	35	(2)	12	1/2"	11	20	46	15	14	11,5	11,5	8,5	13	100/300
018311	50	(1/0)	50	(1/0)	6	#12	12	18,7	45,5	18	9	9	13	10	6,4	100/100
018371	50	(1/0)	50	(1/0)	8	5/16"	12	18,7	47,5	18	10	10	13	10	8,4	100/100
018431	50	(1/0)	50	(1/0)	10	3/8"	12	18,7	49,5	18	11	11	13	10	10,5	100/100
018491	50	(1/0)	50	(1/0)	12	1/2"	12	21	53	18	15,3	12	13	10	12,5	100/100
018551	50	(1/0)	50	(1/0)	14	9/16"	12	22	53	17	15,3	12	13	10	14,5	100/100
019311 ●	70	(2/0)	70	(2/0)	6	#12	14	21,8	51	20,5	11	10	15	12	6,5	100/100
019371 ●	70	(2/0)	70	(2/0)	8	5/16"	14	21,8	51	20,5	11	10	15	12	8,5	100/100
019431 ●	70	(2/0)	70	(2/0)	10	3/8"	14	21,8	57	20,5	14,5	11,2	15	12	10,5	100/100
019491 ●	70	(2/0)	70	(2/0)	12	1/2"	14	22	57	20,5	13	13	15	12	12,5	100/100
019551 ●	70	(2/0)	70	(2/0)	14	9/16"	14	22	57	20,5	14	11,3	15	12	14,5	100/100
019611 ●	70	(2/0)	70	(2/0)	16	5/8"	14	22	57	20,5	14	11,3	15	12	16,5	100/100
031371 ●	95	(3/0)	95	(3/0)	8	5/16"	16	25	60	23	12,5	12,5	17,5	13,8	8,5	100/100
031431 ●	95	(3/0)	95	(3/0)	10	3/8"	16	25	60	23	12,5	12,5	17,5	13,8	10,5	100/100
031491 ●	95	(3/0)	95	(3/0)	12	1/2"	16	25	62	23	14	13	17,5	13,8	12,5	100/100
031551 ●	95	(3/0)	95	(3/0)	14	9/16"	16	25	65	23	17	13	17,5	13,8	14,5	100/100
031611 ●	95	(3/0)	95	(3/0)	16	5/8"	16	25	65	23	17	13,5	17,5	13,8	16,5	100/100
032371	120	(4/0)	120	(4/0)	8	5/16"	18	28	64	25	14	14	15,5	8,5	8,5	50/50
032431	120	(4/0)	120	(4/0)	12	1/2"	18	28	64	25	14	14	15,5	12,5	10,5	50/50
032491	120	(4/0)	120	(4/0)	10	3/8"	18	28	64	25	14	14	15,5	10,5	12,5	50/50
032551	120	(4/0)	120	(4/0)	14	9/16"	18	28	67	25	15	16	15,5	14,5	14,5	50/50
032611	120	(4/0)	120	(4/0)	16	5/8"	18	28	70	25	15	16	15,5	16,5	16,5	50/50
033371	150	(300)	150	(300)	8	5/16"	20	31	64	28	13	11	21	17	8,4	50/50
033431	150	(300)	150	(300)	10	3/8"	20	31	64	28	13	11	21	17	10,4	50/50
033491	150	(300)	150	(300)	12	1/2"	20	31	70	28	14	13	21	17	12,5	50/50
033551	150	(300)	150	(300)	14	9/16"	20	31	70,5	28	15,5	15	21	17	14,5	50/50
033611	150	(300)	150	(300)	16	5/8"	20	31	73	30	15	16	21	17	16,5	50/50
033671	150	(300)	150	(300)	20	3/4"	20	13	73	30	22	16	21	17	21	50/50
034431	185	(400)	185	(400)	10	3/8"	22	35	75	30	16	14	24	19	10,5	50/50
034491	185	(400)	185	(400)	12	1/2"	22	35	75	30	16	14	24	19	13	50/50
034551	185	(400)	185	(400)	14	9/16"	22	35	79	30	18	16	24	19	15	50/50
034611	185	(400)	185	(400)	16	5/8"	22	35	81	30	19	17	24	19	17	50/50
034671	185	(400)	185	(400)	20	3/4"	22	35	87	30	20	20	24	19	21	50/50
035431 ●	240	(500)	240	(500)	10	3/8"	25	39,5	81	35	16	14	27	21,5	10,3	50/50
035491	240	(500)	240	(500)	12	1/2"	25	39,5	81	35	16	14	27	21,5	13	50/50
035551	240	(500)	240	(500)	14	9/16"	25	39,5	85	35	18	16	27	21,5	15	50/50
035611	240	(500)	240	(500)	16	5/8"	25	39,5	87	35	19	17	27	21,5	17	50/50
035671	240	(500)	240	(500)	20	3/4"	25	39,5	93	35	22	20	27	21,5	21	50/50
036491	300	(600)	240	(500)	12	1/2"	28	44	101	38	22	20	30	24	13	25/25
036551	300	(600)	240	(500)	14	9/16"	28	44	101	38	22	20	30	24	15	25/25
036611	300	(600)	240	(500)	16	5/8"	28	44	101	38	22	20	30	24	17	25/25
036671	300	(600)	240	(500)	20	3/4"	28	44	101	38	22	20	30	24	21	25/25
036691	300	(600)	240	(500)	24	15/16"	28	44	101	38	22	20	30	24	25	25/25
037491 ●	400	(800)	300	(600)	12	1/2"	35	50	108	40	22	20	35	27	13	10/10
037551 ●	400	(800)	300	(600)	14	9/16"	35	50	108	40	22	20	35	27	15	10/10
037611 ●	400	(800)	300	(600)	16	5/8"	35	50	108	40	22	20	35	27	17	10/10
037671 ●	400	(800)	300	(600)	20	3/4"	35	50	108	40	22	20	35	27	21	10/10
037691 ●	400	(800)	300	(600)	24	15/16"	35	50	108	40	22	20	35	27	25	10/10
038611 ●	500	(1000)	400	(800)	16	5/8"	38	55	124	51	25	23	38	30	17	5/5
038671 ●	500	(1000)	400	(800)	20	3/4"	38	55	124	51	25	23	38	30	21	1/1
039611 ●	630	(1250)	500	(1000)	16	5/8"	42	61	131	58	25	23	42	33,6	17	5/5
039671 ●	630	(1250)	500	(1000)	20	3/4"	42	61	131	58	25	23	42	33,6	21	5/10
