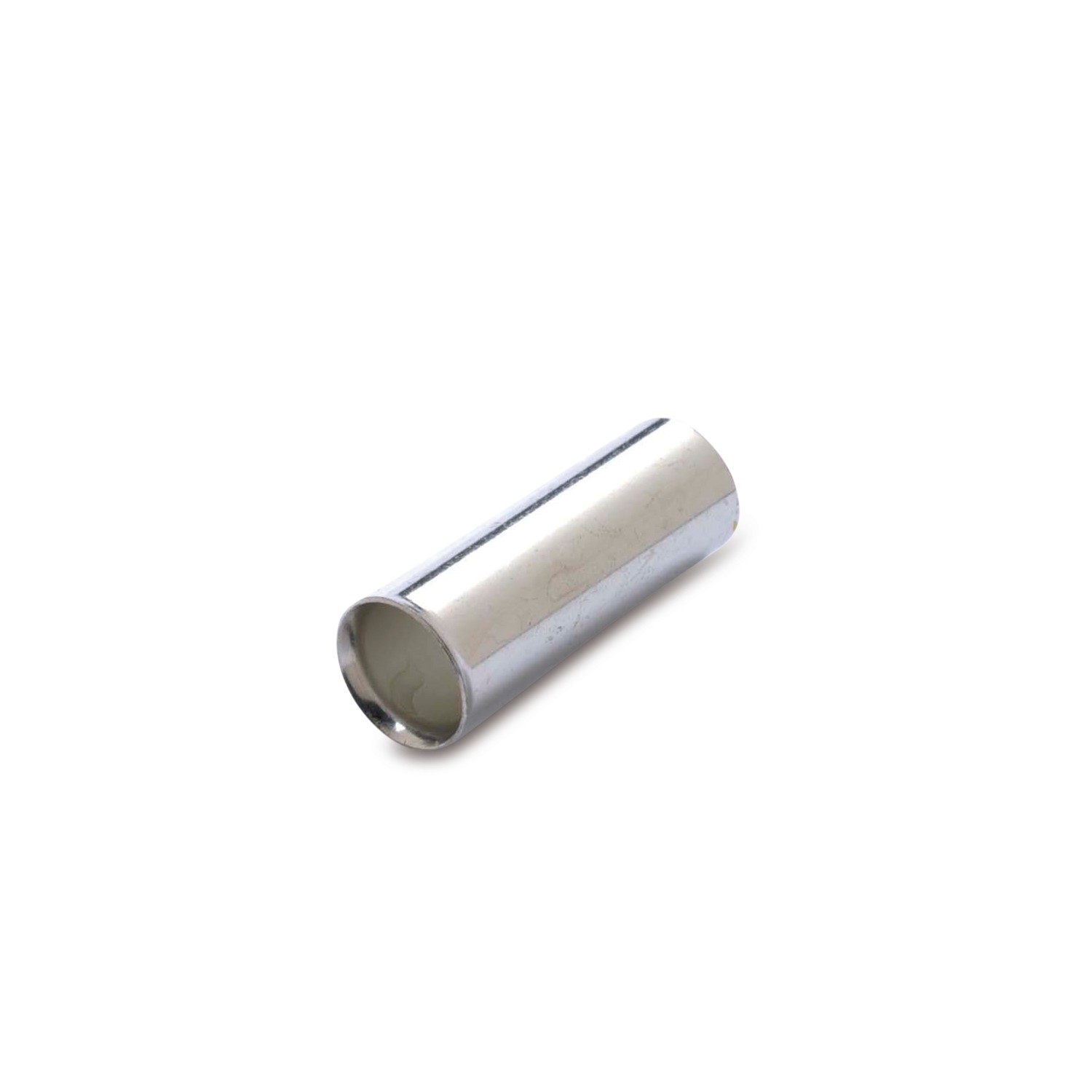

UNINSULATED · SINGLE CABLE

cid 11TC01A

Images with
dimensions

Item Code	Standard color 1	Standard color 2	Color DIN 46228/4	Section [mm²]	Section [AWG/MCM]	Section not foreseen by DIN	L1 [mm]	L2 [mm]	D1 [mm]	D2 [mm]	S1 [mm]	
01501	-	-	-	0,5	(22)		6	5,3	2,1	1	0,15	1000/10000
01502	-	-	-	0,75	(20)		6	5,3	2,3	1,2	0,15	1000/10000
01503	-	-	-	1	(18)		10	9,3	2,5	1,4	0,15	1000/10000
01504	-	-	-	1,5	(16)		7	6	2,8	1,7	0,15	1000/10000
01505	-	-	-	1,5	(16)		10	9	2,8	1,7	0,15	1000/10000
01506	-	-	-	2,5	(14)		7	6	3,4	2,2	0,15	1000/10000
01507	-	-	-	2,5	(14)		12	11	3,4	2,2	0,15	1000/10000
01508	-	-	-	4	(12)		9	8	4	2,8	0,2	500/5000
01509	-	-	-	4	(12)		12	11	4	2,8	0,2	500/5000
01510	-	-	-	6	(10)		12	11	4,7	3,5	0,2	250/2500
01511	-	-	-	6	(10)		15	14	4,7	3,5	0,2	250/2500
01512	-	-	-	10	(8)		15	13,8	5,8	4,5	0,2	250/2500
01513	-	-	-	10	(8)		18	16,8	5,8	4,5	0,2	200/2000
01514	-	-	-	16	(6)		15	13,5	7,5	5,8	0,2	100/1000
01515	-	-	-	16	(6)		18	16,5	7,5	5,8	0,2	100/1000
01516	-	-	-	25	(4)		18	16	9,5	7,3	0,2	100/500
01517	-	-	-	35	(2)		18	16	11	8,3	0,2	100/500
01518	-	-	-	50	(1)		25	22	13	10,3	0,3	100/300
01519*	-	-	-	70	(2/0)	yes	30	28	13,5	12,5	0,5	100/300
01520	-	-	-	95	(3/0)	yes	30	28	17,5	14,5	0,5	100/100
01521	-	-	-	120	(4/0)	yes	30	28	19,5	17	0,5	100/100
