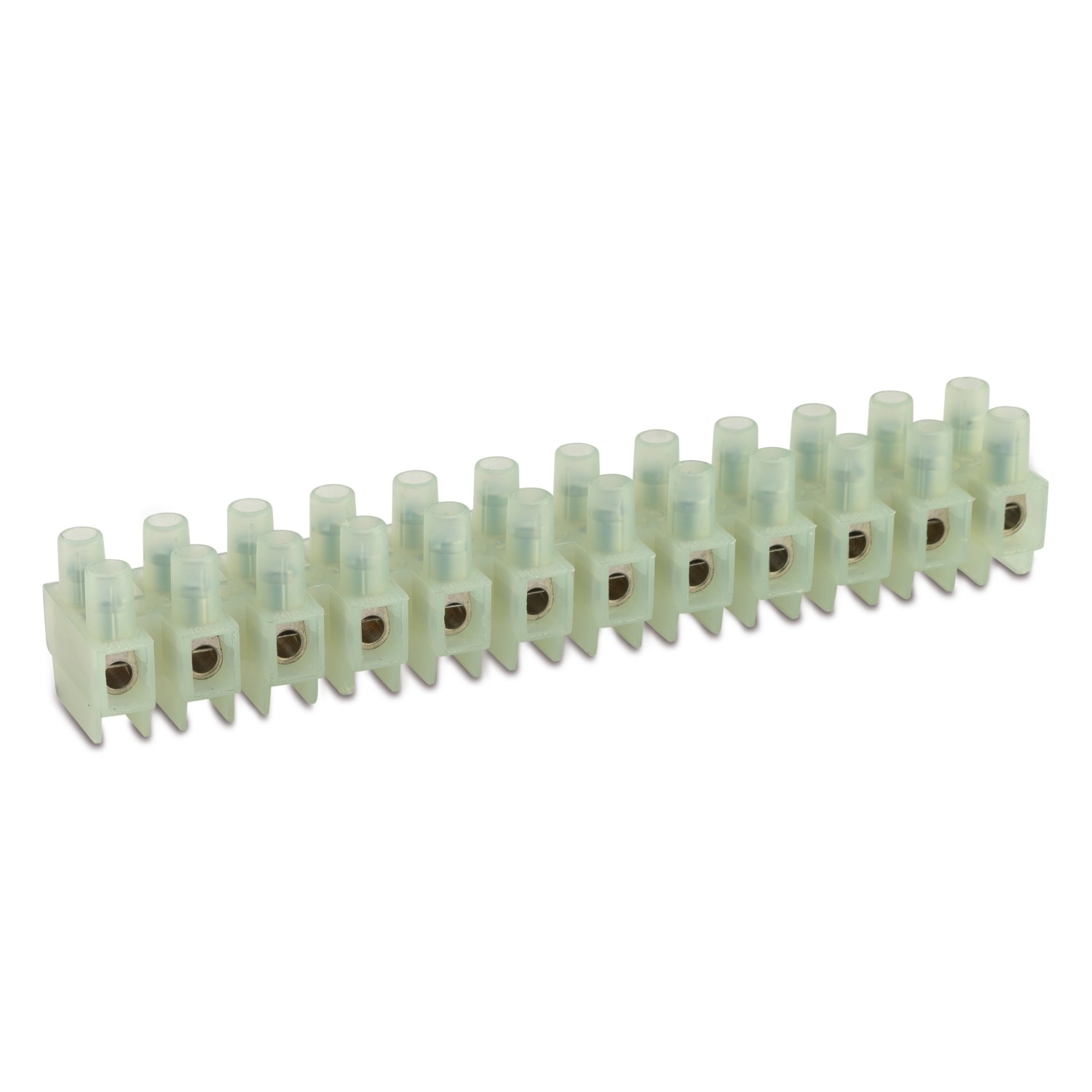

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M093H CON LAMELLA DI PROTEZIONE

cid 41MA05B

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M093H

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE M094

con lamella di protezione

Categoria di Prodotti	morsettiere multiple
Corpo isolante	poliammide (PA 6.6) naturale UL 94 V2
Corpo conduttivo	ottone nichelato
Viti imperdibili in	acciaio zincato (M3)
Lamella di protezione in	acciaio inox
Livello autoestinguenza	EN 60695-2-10 a 850 °C
Tipo di conduttore	rigido e flessibile
Temperatura massima per breve durata	200 °C
Tensione di prova	2500 V
Grado di protezione	IP20
Distanza in aria	8,5 mm per resistere a una tensione di impulso nominale di 8000V (EN 60335-1, par.29)
Norme di rif.	EN 60998-1: 2004, EN 60998-2-1: 2004
cid	41MA05B

Immagine	Sezione nominale [mm²]	Sezione nominale [AWG]	Tensione nominale [V]	Corrente di prova [A]	Temperatura di esercizio max [°C]	Coppia di serraggio [Nm]
	2,5	-	400	24	150	0,25
	-	18-12	600	20 (*)	105	0,5

* 25 A per cablaggio in fabbrica

Immagini

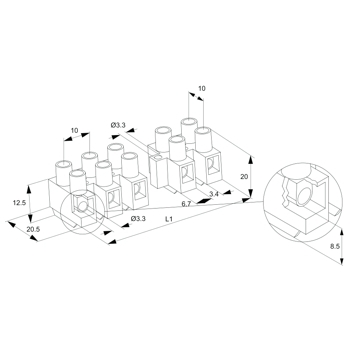

Quote

Referenze

Codice Referenza	Numero poli	Colore	L1 [mm]	
M93HCS	12	Naturale	117 ± 1	50/50
93HCS1	1	Naturale	67 ± 1	Contattare BM
93HCS2	2	Naturale	16,7 ± 1	Contattare BM
93HCS3	3	Naturale	26,6 ± 1	Contattare BM
93HCS4	4	Naturale	36,6 ± 1	Contattare BM
93HCS5	5	Naturale	46,6 ± 1	Contattare BM
93HCS6	6	Naturale	56,6 ± 1	Contattare BM
93HCS7	7	Naturale	67 ± 1	Contattare BM
93HCS8	8	Naturale	77 ± 1	Contattare BM
93HCS9	9	Naturale	87 ± 1	Contattare BM
93HCS10	10	Naturale	97 ± 1	Contattare BM
93HCS11	11	Naturale	107 ± 1	Contattare BM
