MORSETTIERE µ MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE N9201

cid 41MA02A

MORSETTIERE MULTIPLE · IN NYLON · DA 1 A 12 POLI · SERIE N9201 CON LAMELLA DI PROTEZIONE

Categoria di Prodotti	morsettiere multiple
Corpo isolante	poliammide (PA 6.6) naturale
Corpo conduttivo	ottone nichelato
Viti imperdibili in	acciaio zincato (M3)
Livello autoestinguenza	EN 60695-2-10 a 850 °C
Tipo di conduttore	rigido e flessibile
Temperatura esercizio max	125 °C
Temperatura massima per breve durata	160 °C
Tensione di prova	2500 V
Grado di protezione	IP20
Norme di rif.	EN 60998-1: 2004, EN 60998-2-1: 2004
cid	41MA02A

Immagine	Sezione nominale [mm²]	Sezione nominale [AWG]	Tensione nominale [V]	Corrente di prova [A]	Temperatura di esercizio max [°C]	Coppia di serraggio [Nm]
	4	-	400	32	125	0,25
	-	-	-	15 (**)	115	0,5

** 25 A per cablaggio in fabbrica

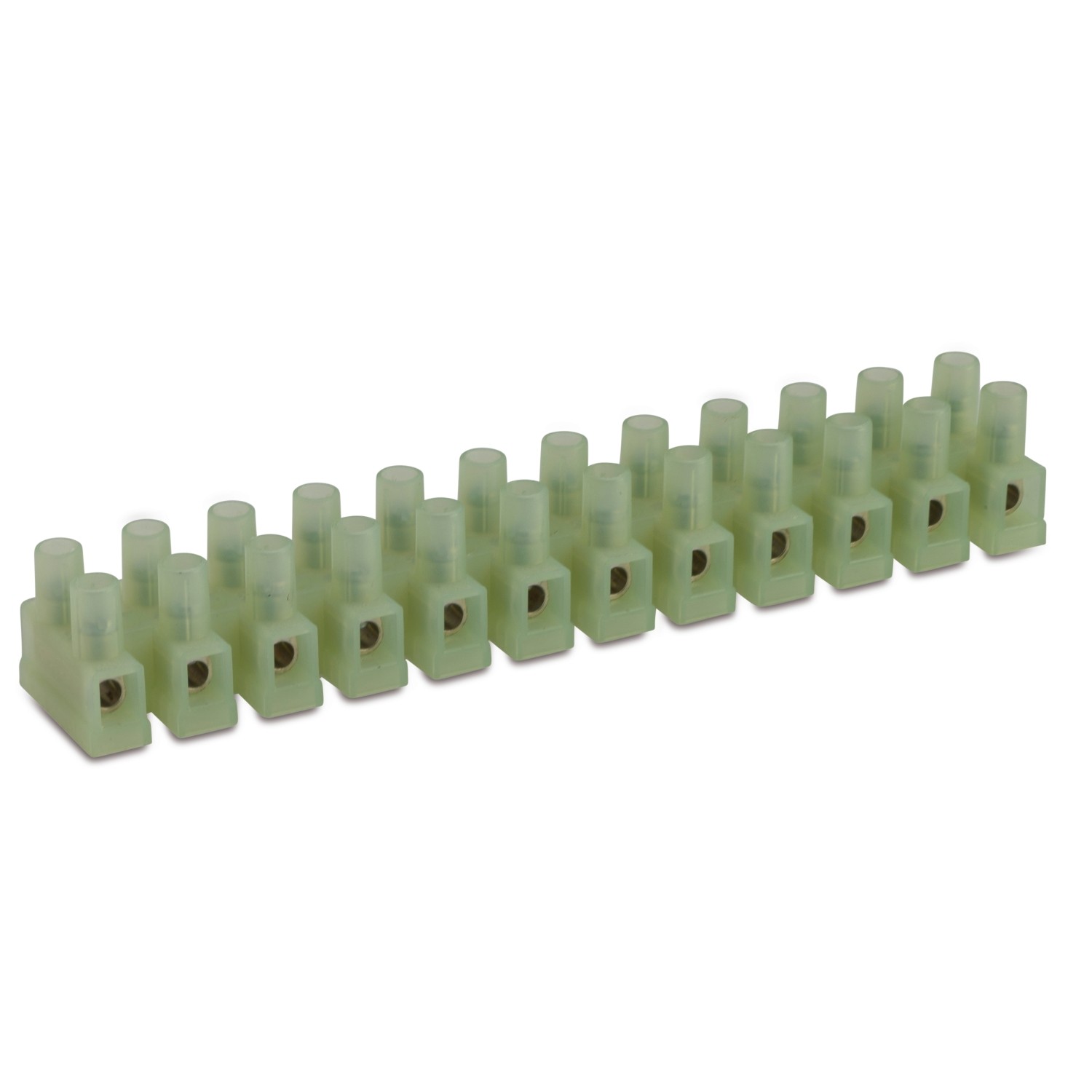

Immagini
Quote

Referenze

Codice Referenza	Numero poli	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	W1 [mm]	W2 [mm]	S1 [mm]	S2 [mm]	D1 [mm]	D2 [mm]	
N9201*	12	116,5	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	50/500
N9201/1*	1	6	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/2*	2	16	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/3*	3	26	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/4*	4	36	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/5*	5	46	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/6*	6	56	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/7*	7	66	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/8*	8	76	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/9*	9	86	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/10*	10	96	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
N9201/11*	11	106	10	5,8	4,2	20,2	10	17,2	9,8	3,1	3,1	Contattare BM
