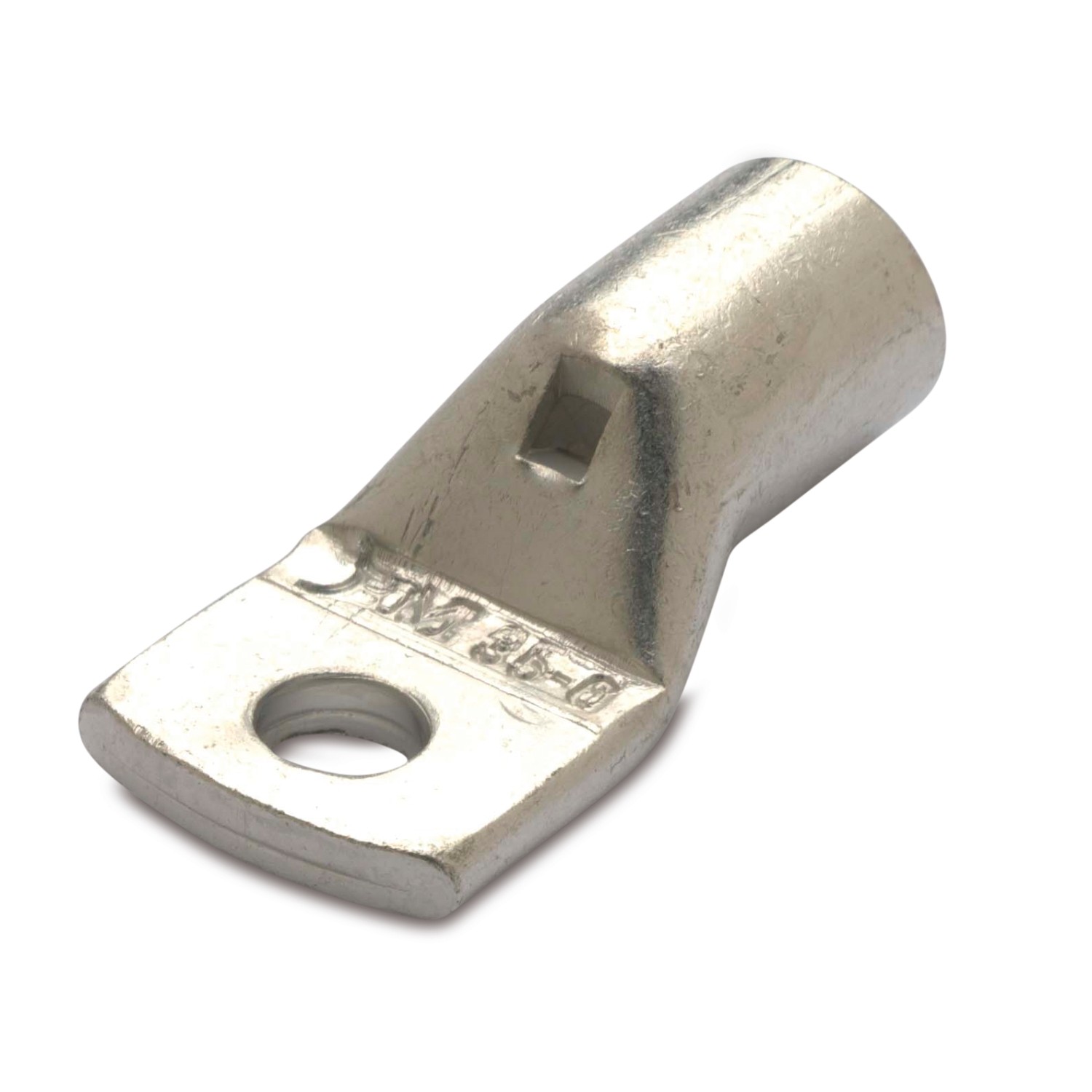

CAPICORDA PER CONDUTTORI IN RAME · NON ISOLATI · CLASSE 6

cid 11TA04E

NON ISOLATI PIEGATI 90° (B.T.)

CAPICORDA PER CONDUTTORI IN RAME · NON ISOLATI · PIASTRA RIDOTTA

Categoria di Prodotti	capicorda
Materiale terminale	rame stagnato
Temperatura esercizio	da -50 °C a +150 °C
Classe conduttore	Classe 6 secondo EN 60228
Campo d’applicazione	aggraffatura su conduttori flessibilissimi destinati a torsioni e flessioni ripetute (es. sistemi robotizzati, saldatrici, etc).
Foro ispezione	No
cid	11TA04E

Immagini
Quote

Referenze

Codice Referenza	Sezione rigido [mm²]	Sezione rigido [AWG/MCM]	Sezione flessibile [mm²]	Sezione flessibile [AWG/MCM]	Per vite Ø vite [mm]	Per vite Stud size	N. esagono matrice	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	Per conduttori classe 6	Come aggraffare	
017314	35	(2)	35	(2)	6	#12	11	17	37	15	9,5	6	11,7	9,3	6,4	√	-	25/25
017374	35	(2)	35	(2)	8	5/16"	11	17	41,5	15	10,5	10	11,7	9,3	8,5	√	-	25/25
017434	35	(2)	35	(2)	10	3/8"	11	17	45	15	12	9,5	11,7	9,3	10,5	√	-	25/25
017494	35	(2)	35	(2)	12	1/2"	11	20	46	15	14	11,5	11,7	9,3	13	√	-	25/25
018314	50	(1/0)	50	(1/0)	6	#12	13	20,3	47,5	18	11	10	14	11	6,5	√	-	25/25
018374	50	(1/0)	50	(1/0)	8	5/16"	13	20,3	47,5	18	11	10	14	11	8,5	√	-	25/25
018434	50	(1/0)	50	(1/0)	10	3/8"	13	20,5	50	18	14,5	9,3	14	11	10,5	√	-	25/25
018494	50	(1/0)	50	(1/0)	12	1/2"	13	24	50	18	15	12	14	11	12,5	√	-	25/25
019314	70	(2/0)	70	(2/0)	6	#12	14	23,5	51	20,5	11	10	16	13	6,5	√	doppia crimpatura	25/25
019374	70	(2/0)	70	(2/0)	8	5/16"	14	23,5	51	20,5	11	10	16	13	8,5	√	doppia crimpatura	25/25
019434	70	(2/0)	70	(2/0)	10	3/8"	14	23,5	57,5	20,5	14,5	11,2	16	13	10,5	√	doppia crimpatura	25/25
019494	70	(2/0)	70	(2/0)	12	1/2"	14	23,5	57	20,5	13	13	16	13	12,5	√	doppia crimpatura	25/25
019554	70	(2/0)	70	(2/0)	14	9/16"	14	23,5	57	20,5	14	11,3	16	13	14,5	√	doppia crimpatura	25/25
019614	70	(2/0)	70	(2/0)	16	5/8"	14	23,5	57	20,5	14	11,3	16	13	16,5	√	doppia crimpatura	25/100
031374	95	(3/0)	95	(3/0)	8	5/16"	18	27,5	60	23	12,5	12,5	18,8	15	8,5	√	doppia crimpatura	25/50
031434	95	(3/0)	95	(3/0)	10	3/8"	18	27,5	60	23	12,5	12,5	18,8	15	10,5	√	doppia crimpatura	25/25
031494	95	(3/0)	95	(3/0)	12	1/2"	18	27,5	62	23	14	13	18,8	15	12,5	√	doppia crimpatura	25/25
031554	95	(3/0)	95	(3/0)	14	9/16"	18	25	65	23	17	13	18,8	15	14,5	√	doppia crimpatura	25/25
031614	95	(3/0)	95	(3/0)	16	5/8"	18	25	65	23	17	13,5	18,8	15	16,5	√	doppia crimpatura	25/25
032374 ●	120	(4/0)	120	(4/0)	8	5/16"	20	31	64	28	13	11	21	17	8,4	√	doppia crimpatura	25/25
032434 ●	120	(4/0)	120	(4/0)	10	3/8"	20	31	64	28	13	11	21	17	10,4	√	doppia crimpatura	25/25
032494 ●	120	(4/0)	120	(4/0)	12	1/2"	20	31	70	28	14	13	21	17	12,5	√	doppia crimpatura	25/50
032554 ●	120	(4/0)	120	(4/0)	14	9/16"	20	31	70,5	28	15,5	15	21	17	14,5	√	doppia crimpatura	25/50
032614 ●	120	(4/0)	120	(4/0)	16	5/8"	20	31	73	30	15	16	21	17	16,5	√	doppia crimpatura	25/50
033374 ●	150	(300)	150	(300)	8	5/16"	22	35	75	30	15	13	24	19	8,5	√	doppia crimpatura	25/25
033434 ●	150	(300)	150	(300)	10	3/8"	22	35	79	30	18	16	24	19	10,5	√	doppia crimpatura	25/25
033494 ●	150	(300)	150	(300)	12	1/2"	22	36	84	30	14	17	24	19	12,5	√	doppia crimpatura	25/25
033554 ●	150	(300)	150	(300)	14	9/16"	22	36	84	30	16	16	24	19	14,5	√	doppia crimpatura	25/25
033614 ●	150	(300)	150	(300)	16	5/8"	22	36	84	30	15	17	24	19	17	√	doppia crimpatura	25/25
033674 ●	150	(300)	150	(300)	20	3/4"	22	36	84	30	22	17	24	19	21	√	doppia crimpatura	25/25
034494 ●	185	(400)	185	(400)	12	1/2"	25	39	81	35	16	14	27	21,5	13	√	doppia crimpatura	25/25
034554 ●	185	(400)	185	(400)	14	9/16"	25	39	85	35	18	16	27	21,5	15	√	doppia crimpatura	25/25
034614 ●	185	(400)	185	(400)	16	5/8"	25	39	87	35	19	17	27	21,5	17	√	doppia crimpatura	25/25
034674 ●	185	(400)	185	(400)	20	3/4"	25	39	90	35	22	20	27	21,5	21	√	doppia crimpatura	25/25
01419	10	(8)	10	(8)	5	#10	7	10	26,5	9,5	6,3	5	7	5	5,2	√	-	100/500
01431	10	(8)	10	(8)	6	#12	7	11	28	9,5	6,5	5,5	7	5	6,3	√	-	100/500
01437	10	(8)	10	(8)	8	5/16"	7	13,6	31,5	9,5	8,8	6,2	7	5	8,5	√	-	100/500
01443	10	(8)	10	(8)	10	3/8"	7	17,2	34	9,5	9,6	9,5	7	5	10,5	√	-	100/500
01449	10	(8)	10	(8)	12	1/2"	7	17	34,1	9,5	9,3	9,3	7	5	12,2	√	-	100/500
01525	16	(6)	16	(6)	5	#10		11,5	30,5	11	8,7	6,3	8	6	5,3	√	-	100/500
01531	16	(6)	16	(6)	6	#12		11,5	31	11	8,5	6	8	6	6,5	√	-	100/500
01537	16	(6)	16	(6)	8	5/16"		15	36	12	9	8	8	6	8,5	√	-	100/500
01543	16	(6)	16	(6)	10	3/8"		17,5	38,5	12	10,5	10	8	6	10,5	√	-	100/500
01549	16	(6)	16	(6)	12	1/2"		17,5	39	12	10,5	10	8	6	13	√	-	100/500
01625	25	(4)	25	(4)	5	#10	9	14	37,5	13,5	10	7	9,5	7	5,2	√	-	100/500
01631	25	(4)	25	(4)	6	#12	9	14	37,5	13,5	10	7	9,5	7	6,3	√	-	100/300
01643	25	(4)	25	(4)	10	3/8"	9	17	39,5	14	10,5	9,5	9,5	7	10,5	√	-	100/300
01649	25	(4)	25	(4)	12	1/2"	9	18,5	39,5	14	11	9,5	9,5	7	13	√	-	100/300
01637	25	(4)	25	(4)	8	5/16"	9	14	37,5	13,5	10	8	9,5	7	8,4	√	-	100/300
