INSULATED WITH BLACK NYLON · FOR CLASS 6 CONDUCTORS (L.V.)

cid 11TB04B

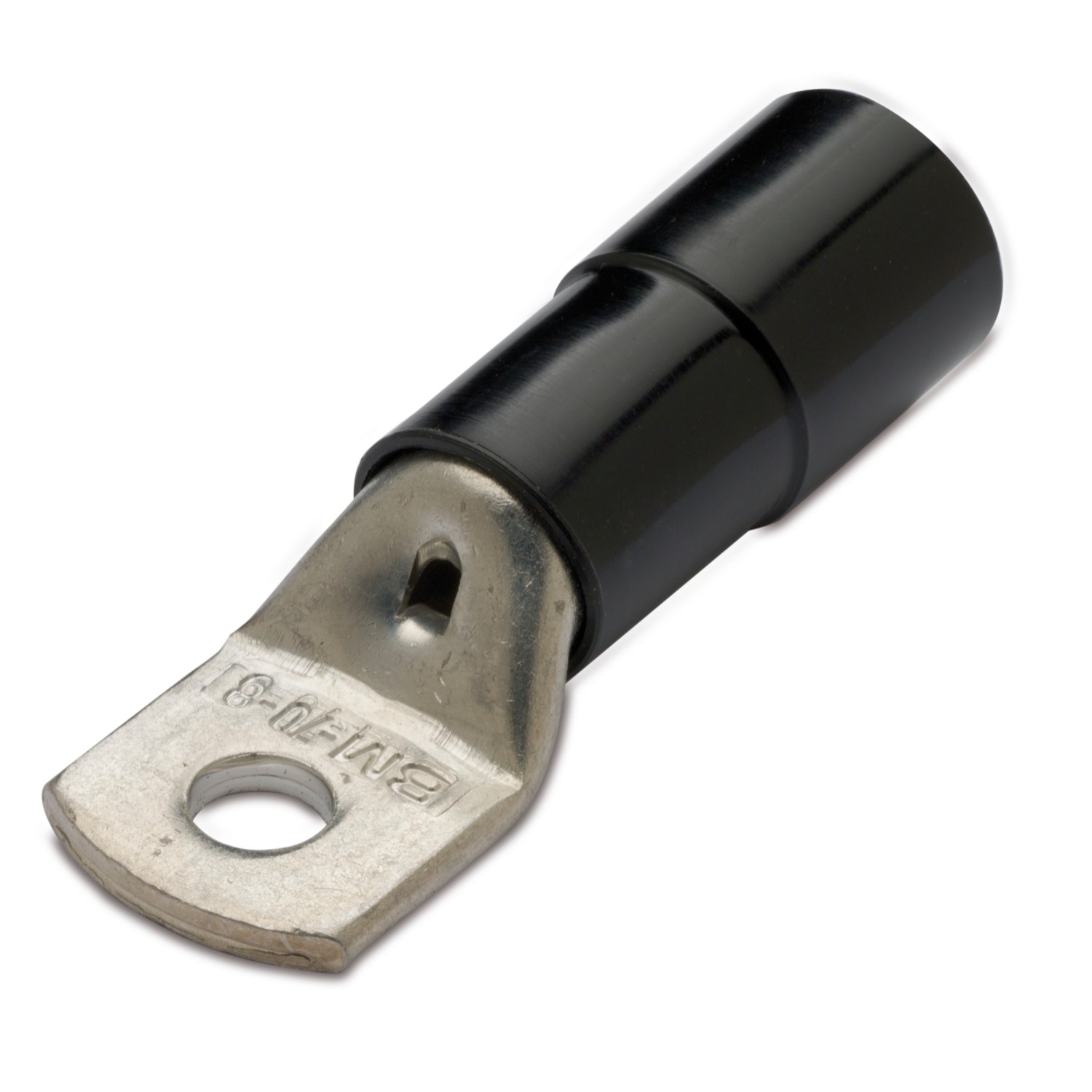

NYLON INSULATED · BLACK (L.V.)

INSULATED WITH BLACK NYLON AND WITH SMALL PLATE (L.V.)

Product Category	terminal lungs
Terminal material	tinned copper
Insulation material	polyamide (PA 6.6)
insulation self-extinguishing grade	UL 94 V0
Operating temperature	125 °C max
Conductor class	Class 6 according to EN 60228
Applications	crimping of very flexible conductors designed to withstand repeated twists and bendings (eg robotic systems, welding machines, etc).
Inspection hole	No
cid	11TB04B

Images with
dimensions

Coded items

Item Code	Color	Rigid conductor section [mm²]	Rigid conductor section [AWG/MCM]	Flexible conductor section [mm²]	Flexible conductor section [AWG/MCM]	For screw Ø screw [mm]	For screw Stud size	W1 [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	For class 6 conductors	
007314	Black	35	(2)	35	(2)	6	#12	17	55	15	9,5	6	14	9,3	6,4	yes	25/25
007374	Black	35	(2)	35	(2)	8	5/16"	17	57,5	15	10,5	10	14	9,3	8,5	yes	25/25
007434	Black	35	(2)	35	(2)	10	3/8"	17	61	15	12	9,5	14	9,3	10,5	yes	25/25
007494	Black	35	(2)	35	(2)	12	1/2"	17	63	15	14	11,5	14	9,3	13	yes	25/25
008314	Black	50	(1/0)	50	(1/0)	6	#12	20,3	59,5	18	11	10	15,5	11	6,5	yes	25/25
008374	Black	50	(1/0)	50	(1/0)	8	5/16"	20,3	64,5	18	11	10	15,5	11	8,5	yes	25/25
008434	Black	50	(1/0)	50	(1/0)	10	3/8"	20,5	65	18	14,5	9,3	15,5	11	10,5	yes	25/25
008494	Black	50	(1/0)	50	(1/0)	12	1/2"	24	68	18	15	12	15,5	11	12,5	yes	25/25
009314	Black	70	(2/0)	70	(2/0)	6	#12	23,5	71,5	20,5	11	10	18	13	6,5	yes	25/25
009374	Black	70	(2/0)	70	(2/0)	8	5/16"	23,5	71,5	20,5	11	10	18	13	8,5	yes	25/25
009434	Black	70	(2/0)	70	(2/0)	10	3/8"	23,5	75	20,5	14,5	11,2	18	13	10,5	yes	25/25
009494	Black	70	(2/0)	70	(2/0)	12	1/2"	23,5	70,5	20,5	13	13	18	13	12,5	yes	25/25
009554	Black	70	(2/0)	70	(2/0)	14	9/16"	23,5	75,5	20,5	14	11,3	18	13	14,5	yes	25/25
009614	Black	70	(2/0)	70	(2/0)	16	5/8"	23,5	75,5	20,5	14	11,3	18	13	16,5	yes	25/25
051374	Black	95	(3/0)	95	(3/0)	8	5/16"	27,5	83	23	12,5	12,5	19,5	15	8,5	yes	25/25
051434	Black	95	(3/0)	95	(3/0)	10	3/8"	27,5	83	23	12,5	12,5	19,5	15	10,5	yes	25/25
051494	Black	95	(3/0)	95	(3/0)	12	1/2"	27,5	84	23	14	13	19,5	15	12,5	yes	25/25
051554	Black	95	(3/0)	95	(3/0)	14	9/16"	25	87	23	17	13	19,5	15	14,5	yes	25/25
051614	Black	95	(3/0)	95	(3/0)	16	5/8"	25	94	23	17	13,5	19,5	15	16,5	yes	25/25
052374	Black	120	(4/0)	120	(4/0)	8	5/16"	31	87,5	28	13	11	23	17	8,4	yes	25/25
052434	Black	120	(4/0)	120	(4/0)	10	3/8"	31	87,5	28	13	11	23	17	10,4	yes	25/25
052494	Black	120	(4/0)	120	(4/0)	12	1/2"	31	93,5	28	14	13	23	17	12,5	yes	25/25
052554	Black	120	(4/0)	120	(4/0)	14	9/16"	31	94	28	15,5	15	23	17	14,5	yes	25/25
052614	Black	120	(4/0)	120	(4/0)	16	5/8"	31	98	30	15	16	23	17	16,5	yes	25/25
053374	Black	150	(300)	150	(300)	8	5/16"	35	102	30	15	13	26	19	8,5	yes	25/25
053434	Black	150	(300)	150	(300)	10	3/8"	35	103	30	18	16	26	19	10,5	yes	25/25
053494	Black	150	(300)	150	(300)	12	1/2"	36	105	30	14	17	26	19	12,5	yes	25/25
053554	Black	150	(300)	150	(300)	14	9/16"	36	110	30	16	16	26	19	14,5	yes	25/25
053614	Black	150	(300)	150	(300)	16	5/8"	36	108	30	15	17	26	19	17	yes	25/25
053674	Black	150	(300)	150	(300)	20	3/4"	36	102	30	22	17	26	19	21	yes	25/25
054494	Black	185	(400)	185	(400)	12	1/2"	39	110	35	16	14	30	21,5	13	yes	25/25
054554	Black	185	(400)	185	(400)	14	9/16"	39	114	35	18	16	30	21,5	15	yes	25/25
054614	Black	185	(400)	185	(400)	16	5/8"	39	116	35	19	17	30	21,5	17	yes	25/25
054674	Black	185	(400)	185	(400)	20	3/4"	39	119	35	22	20	30	21,5	21	yes	25/25
004191	Black	10	(8)	10	(8)	5	#10	10	37	9,5	6,3	5	8,2	5	5,2	yes	100/100
004311	Black	10	(8)	10	(8)	6	#12	11	40	9,5	6,5	5,5	8,2	5	6,3	yes	100/100
004371	Black	10	(8)	10	(8)	8	5/16"	13,6	43	9,5	8,8	6,2	8,2	5	8,5	yes	100/100
004431	Black	10	(8)	10	(8)	10	3/8"	17,2	49,2	9,5	9,6	9,5	8,2	5	10,5	yes	100/100
005251	Black	16	(6)	16	(6)	5	#10	11,5	43,6	12	8,7	6,3	9	6	5,3	yes	100/100
005311	Black	16	(6)	16	(6)	6	#12	11,5	44	12	8,5	6	9	6	6,5	yes	100/100
005371	Black	16	(6)	16	(6)	8	5/16"	15	44	12	9	8	9	6	8,5	yes	100/100
005431	Black	16	(6)	16	(6)	10	3/8"	17,5	50	12	10,5	10	9	6	10,5	yes	100/100
005491	Black	16	(6)	16	(6)	12	1/2"	17,5	54	12	10,5	10	9	6	13	yes	100/100
006251	Black	25	(4)	25	(4)	5	#10	14	50	13,5	10	7	11,5	7	5,2	yes	100/100
006311	Black	25	(4)	25	(4)	6	#12	14	50	13,5	10	7	11,5	7	6,3	yes	100/100
006371	Black	25	(4)	25	(4)	8	5/16"	14	50	13,5	10	8	11,5	7	8,4	yes	100/100
006431	Black	25	(4)	25	(4)	10	3/8"	17	51	14	10,5	9,5	11,5	7	10,5	yes	100/100
006491	Black	25	(4)	25	(4)	12	1/2"	18,5	51	14	11	9,5	11,5	7	13	yes	100/100
004491	Black	10	(8)	10	(8)	12	1/2"	17	49,3	9,5	9,3	9,3	8,2	5	12,2	yes	100/100
